本机由压缩机、箱体、产品定位治具等机构组成的恒温冷冻柜

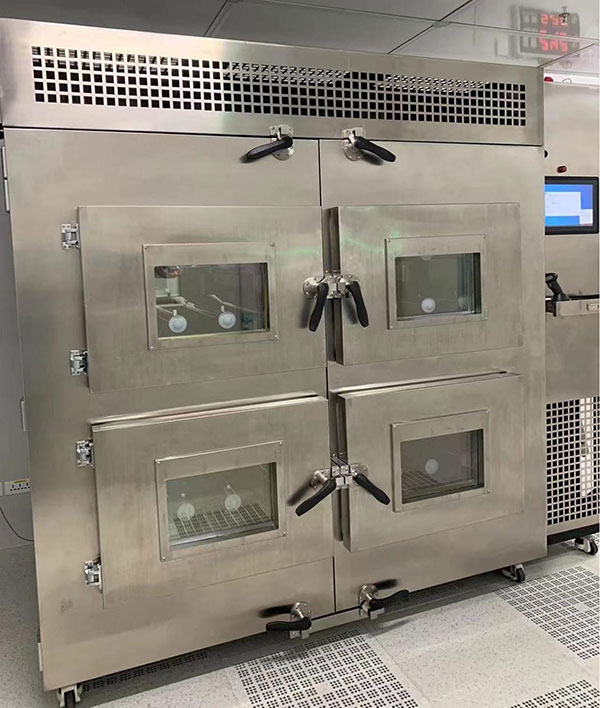

二、设备外形图
三、工艺流程
单卷上料→24卷→自动锁止→计时报警→人工收料
四、基本参数
序号 | 名称 | 内容 |
1 | 型号 | JZ-100 |
2 | 机架材质 | 304不锈钢 |
3 | 机台参考尺寸 | 2400X1100X2200(mm) |
4 | 供给电源电压 | 使用电压AC380V 50HZ/60HZ |
5 | 功率 | 约1.5KW |
6 | 报警方式 | 蜂鸣器报警 |
7 | 设备重量 | 约200Kg |
五、设备适应产品尺寸及效率
序号 | 项目 | 参数 |
1 | 产品直径 | ＜Φ150mm |
2 | 产品长度 | ≤750mm |
3 | 生产效率 | 一次上料24卷 可根据需求定制 |
六、功能说明
| 功能工位 | 上料：单卷人工上料 温控：0-24°自由调控，使用温度0-5°，四边和中间共安装5个传感器时时调整温度，温度偏差±1° 压缩机：法国泰康 3匹 双压缩机，可根据需求单压缩机启动或双压缩机同时启动 开门方式：双开门，4个单独玻璃门，正常生产开门报警，取料时间超时报警 产品支架：24根支架，独立控制锁，单独计时，计时到自动开锁，显示提示取出产品 湿度：安装湿度监控，时时显示湿度 |
| 机台效率 | 机台运行效率：24小时 |
| 出料方式 | 人工取放 |
| 外观 | 敞开式设计304拉丝板，封闭式 |
七、基本配置
名称 | 品牌 |
气缸 | 亚德客 |
电磁阀 | 亚德客 |
传感器 | OMRON |
17.1寸电脑 | 市购 |
压缩机 | 泰康 |
PLC | 三菱 |
八、安装调试和培训
1、除另有书面要求外，买方负责接收、开箱和搬运机器到安装场所；并准备相关的电，气，真空，水等到安装场所；
2、卖方负责进行设备的安装，调试和系统集成；
3、安装完毕后，双方对其设备进行小批量试产，小批试产合格并得到买方的批准才能投入正式量产；
4、卖方免费为买方相关人员进行培训。内容包括设备的正常使用、维护保养、故障分析与排除、 操作安全及紧急处理程序等。
九、保证和售后服务
1、设备的保修期限12个月，期间由卖方负责免费处理买方不能处理之设备故障。卖方售后服务人员应在收到买方通知后的48个小时内到达设备现场。
2、保修期满之后，卖方对设备的维修仅收取工时和交通费用，涉及设备相关配件的更换和购买，由买方支付费用。
